Die Fassadenelemente werden am Ortbetonbauwerk befestigt. Hierbei sichern spezielle Ankersysteme die Tragfähigkeit. Das Betonfertigteil hängt an zwei Tragankern, die bereits im Fertigteilwerk einbetoniert werden. Die Befestigung an der Ortbetonkonstruktion erfolgt durch das Einsetzen von Dübeln oder durch Einbetonieren von speziellen Einlegeteilen. Eine weitere Befestigungsvariante ist die Ankerschiene. Sie ermöglicht eine größere Varianz bezüglich der Plattenanpassung und des Fugenbildes. Dem höheren Aufwand steht dabei eine größere Gestaltungsfreiheit durch die von der Tragschicht unabhängige Fugeneinteilung gegenüber. Analog zu nicht aktivierten Beton-Fassadenelementen erfolgt die Montage am Gebäude beginnend von unten nach oben, wobei die einzelnen Elementreihen mit Haltestiften verbunden werden. Ein Rückbau kann somit nur in umgekehrter Reihenfolge stattfinden. Es können keine Elemente einzeln herausgenommen werden.

Abbildung: Rückseite des Beton-Fertigteils (rechtes Bild) mit den zwei Tragankern vor der Montage am Gebäude und Traganker (linkes Bild) an Stirnseite der Betondecke des Gebäudes montiert (Quelle Fraunhofer IBP)

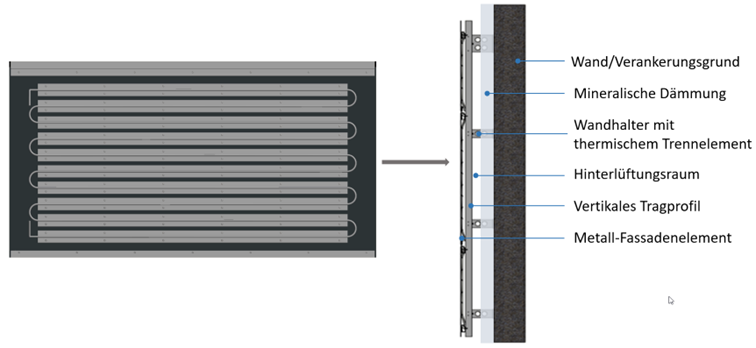

Die Befestigung der Fassadenelemente erfolgt mit dem Profilsystem UBE ECO-Solar. Das System setzt sich zusammen aus vertikalen T-Aluminium-Tragprofilen (an den vertikalen Bekleidungsfugen mit systemzugehörigem Fugenprofil), Wandhaltern und horizontalen Tragschienen, die im Abstand des Bekleidungsrasters angeordnet werden. Die Wandhalter sind – je nach thermischer Anforderung – aus Aluminium oder Edelstahl und werden mit bauaufsichtlichen zugelassenen Dübeln gemäß objektbezogener statischer Berechnung im tragfähigen Untergrund verankert.

Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet.

Die Einhängung der Bekleidungselemente erfolgt mittels Agraffenschienen, die mit Bolzen auf der Rückseite der Bekleidungselemente befestigt werden. Über eine Stellschraube erfolgt die Höhenjustierung der Bekleidung. Vertikale und horizontale Fugen sind geschlossen.

Glatte Oberfläche, grundsätzlich jeder technisch machbare Farbton möglich.

Die Unterkonstruktion der Isolierglas-Solar-VHF besteht standardmäßig aus einem U-Wandhaltersystem. Daran werden im nächsten Schritt vertikale Hohlprofile geschraubt, die zur Aufnahme der Glashalter und Abstandshalter dienen. Nach Montage der Unterkonstruktion und der Wanddämmung werden die Isolierglas-Module mit Hilfe der Glashalter fixiert. Durch die unsichtbare Aktivierung ist eine Kombination aus aktiven und passiven Elementen möglich.
